Bezkontaktná skúšačka napätia 12/48V-1000V, so svietidlom

Bezkontaktná skúšačka napätia 12/48V-1000V

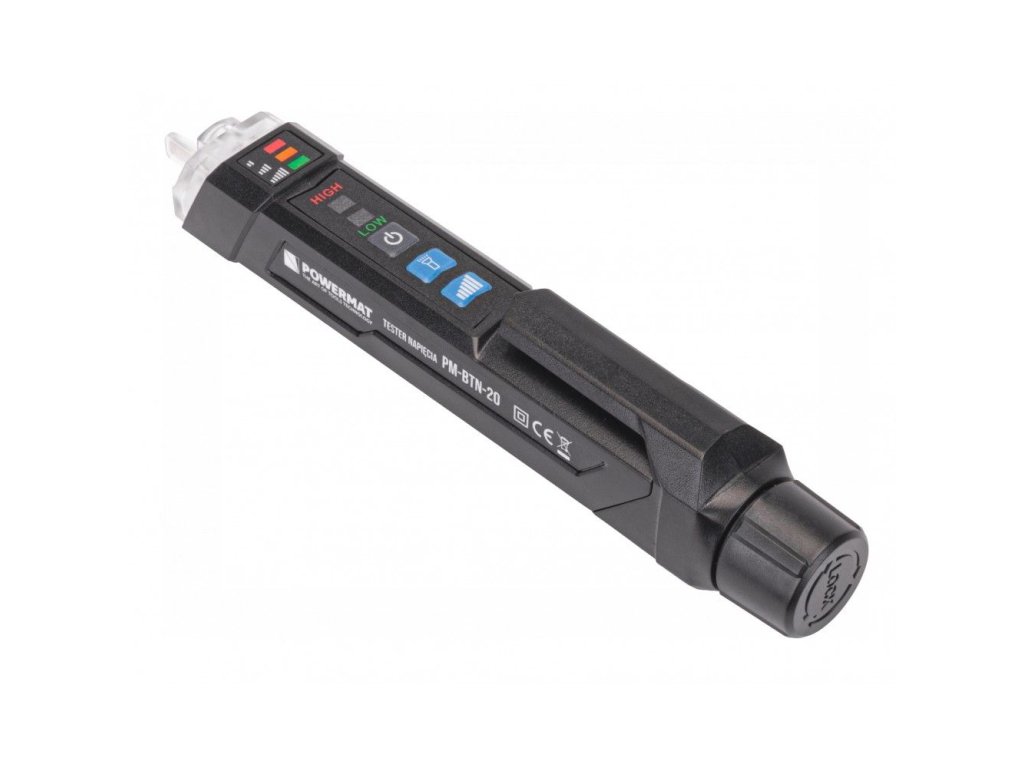

Táto bezkontaktná indukčná skúšačka detekuje striedavé napätie od 12 V do 1 kV. Skúšačku napätia možno použiť v elektrických systémoch CAT III (domáce inštalácie/komponenty) do 1 kV. Zariadenie je určené na rýchlu kontrolu prítomnosti striedavého napätia.

Tester na báze indukcie poskytuje bezkontaktnú indikáciu toho, či sú vodiče pod napätím. Funguje bez potreby kontaktu s predmetmi, vodičmi, ktoré sa majú kontrolovať. Ak sa v detekovanom rozsahu zistí napätie striedavého prúdu (AC), rozsvieti sa červená alebo zelená LED dióda na hrote a zaznie krátky zvukový signál. Frekvencia bzučiaka a detekčnej LED diódy sa zvyšuje, keď sa detektor približuje k testovanému objektu.

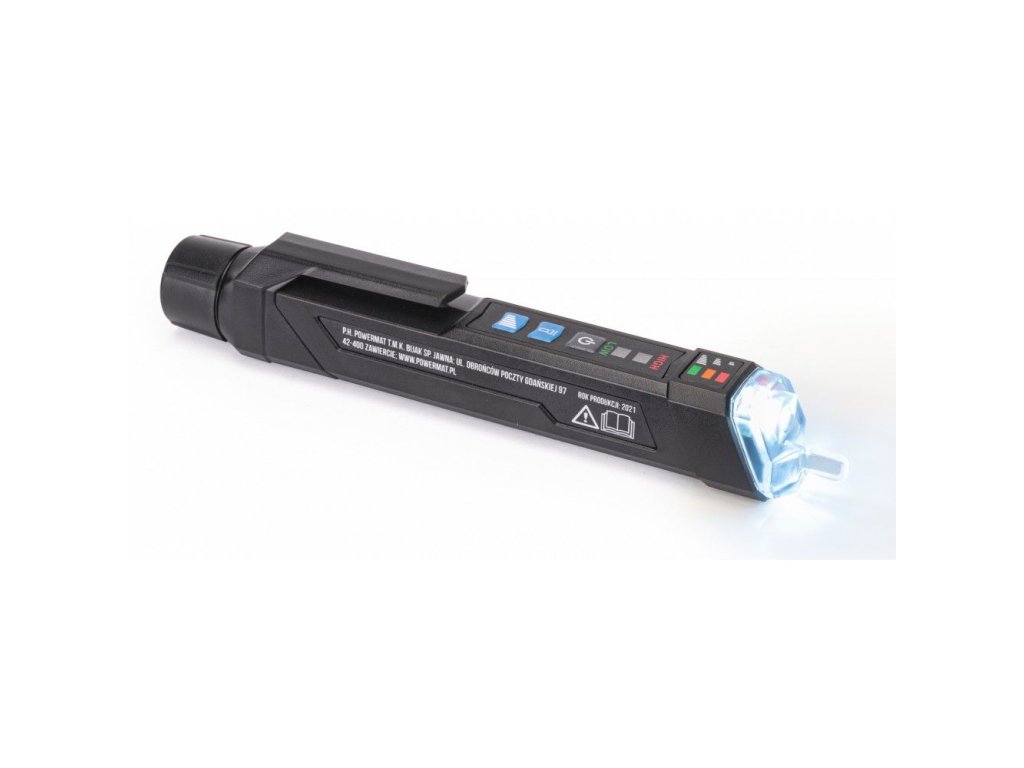

Zariadenie je vybavené integrovanou LED baterkou, ktorá uľahčuje prácu na tmavých miestach. Výrobok je určený len na použitie v interiéri. Je vybavený klipom na ceruzku na zavesenie napr. do vrecka.

Rozsah použitia:

V nízkonapäťovom režime je vhodný na testovanie nízkonapäťových motorov (<90 V), audio systémov, oblúkových zváračiek, podzemného banského osvetlenia, káblov s hrubou izolačnou vrstvou a iných slabých elektromagnetických zariadení. Vo vysokonapäťovom režime ho možno použiť na testovanie rozvodných systémov v rozsahu (90 ~ 1000 V), elektrických panelov, elektrických spotrebičov, trojfázových systémov. Je široko používaný pri údržbe nízkonapäťových zariadení, ako sú vodiče, káble, zásuvky a iné elektrické/elektronické zariadenia.

Vyznačuje sa vreckovou veľkosťou a jednoduchým používaním. Je vhodný pre profesionálnych elektrikárov aj domácich majstrov.

Parametre

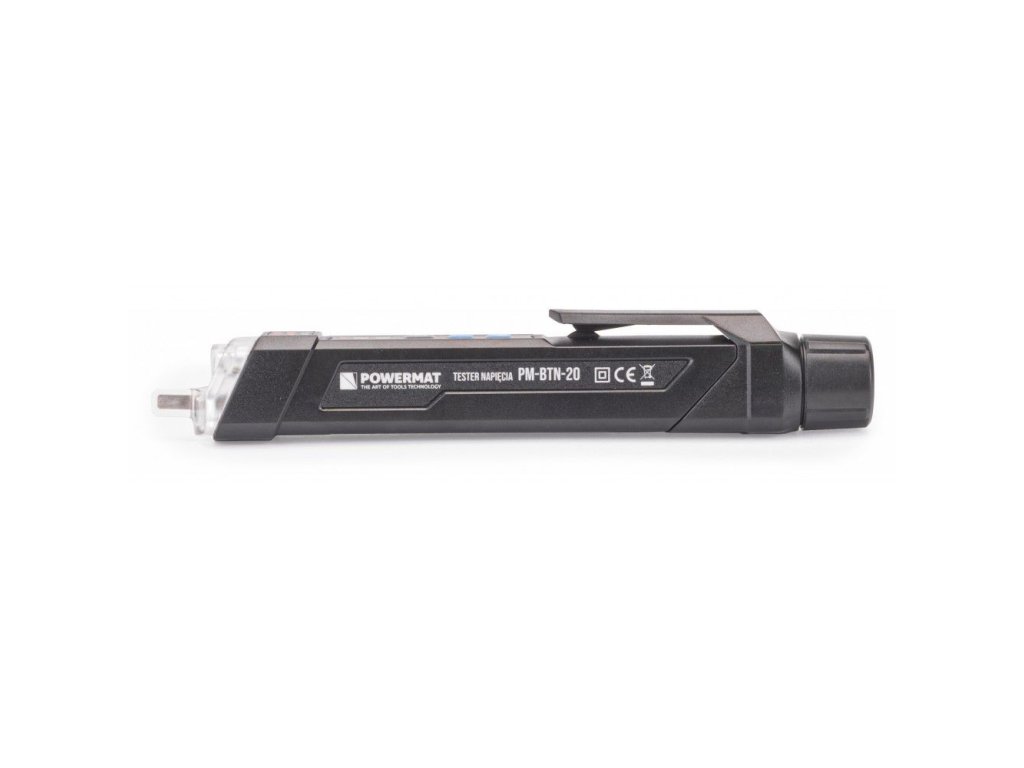

• Model: PM-BTN-20
• Indikácia napätia : zvuková/vizuálna
• Vstupné napätie : 2 batérie AAA 1,5 V (sú súčasťou dodávky)
• Životnosť batérie: približne 70 hodín nepretržitého merania
• Rozsah detekovateľného napätia: 12 V - 1000 V alebo 48 V - 1000 V AC
• Frekvenčný rozsah: 50/60 Hz
• Kategória merania: CAT III 1 kV
• Osvetlenie hrotu/LED lampa: Áno
• Trieda ochrany: 2 (II) - dvojitá alebo zosilnená izolácia
• Prevádzkové podmienky: 0 - 40 °C
• Skladovacie podmienky: -10 - +50 °C
• Detekcia nuly: závisí od sily signálu
• Citlivosť NCV: automatická (3 voliteľné úrovne)
• Rozmery: 156 x 20 x 20 mm
• hmotnosť: 30 g

Vstavané funkcie:

• hlasný a citlivý zvukový alarm
• Biele LED osvetlenie
• automatické vypnutie
• nastavenie citlivosti snímača NCV
• Detekcia živého/nulového vodiča

Trieda ochrany II, čo znamená:

Každý elektrický spotrebič má ochranu proti úrazu elektrickým prúdom. Túto ochranu možno rozdeliť do niekoľkých tried v závislosti od spôsobu zapojenia elektrického spotrebiča do elektrickej inštalácie. Celkovo existujú štyri triedy, a to trieda 0, I, II a III.

Tu sú uvedené základné charakteristiky pre triedu II:

• Ochranu pred úrazom elektrickým prúdom zabezpečuje základná izolácia a prídavná izolácia (v niektorých prípadoch je základná a prídavná izolácia v spotrebičoch tejto triedy nahradená zosilnenou izoláciou).
• Spotrebiče tejto triedy neobsahujú žiadne neživé časti.
• Spotrebiče s touto triedou ochrany sú na trhu najviac zastúpené. Patria k nim napríklad fény, vŕtačky, brúsky, holiace strojčeky atď.
• Zariadenia sú graficky označené symbolom dvoch štvorcov. Grafický symbol na spotrebičoch triedy ochrany II:

 Poznámka:

• Dôsledne sa treba vyhýbať kontaktu s vlhkosťou, napríklad v kúpeľniach.
• Prístroj nepoužívajte na reguláciu napätia, ktoré presahuje špecifikovaný rozsah.
